MNS低压抽出式开关柜概述

本系列低压抽本出式开关柜是一种用标准模件由工厂组装（FBA）的组合式柜型。

本系列低压抽本出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50~60HZ，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。

装置符合G本B2751.1《低压成套开关设备》及JB/T 9961《低压抽出式成套开关设备》国家专业标准并符合IEC 349-1国际专业标准。

正常使用环境条件

◆周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

◆大气条件：空气清洁，相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但应考但虑到温度变化,有可能会偶然地产生凝露。

◆海拔高度不超过2000m。

◆本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度装置下不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。

◆如果上述使用条件不能满足时，应由用户和制造厂协商解决。

◆当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

基本技术参数

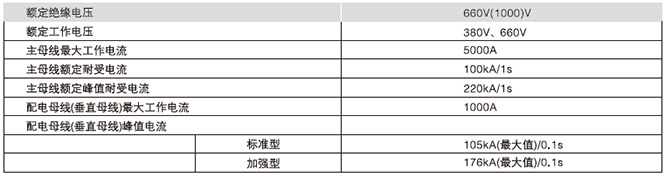

1、电气性能

2.防护等级

符合IEC 5 29、DIN 4 0050标准

IP30对大于Φ2.5MM固定防护

IP40对大于Φ1.0MM固定防护

IP54对尘埃和任意方向喷溅作防护

（订购IP54防护等级时应与制造厂协商）

柜体结构

开关柜柜体基本结构式由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌磷化处理。四周门板，侧板则作高压静电喷塑。柜体基本结构见图1所示：柜体基本尺寸见图2.表1、表2。

开关柜类型

1.动力配电中 柜（PC）：可采用Emax，MT，3WN,AH、ME系列等断路器。

2.电动机控制中 心柜（MCC）：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜（带有手动、自动及远动功率因数补偿装置）
